Medidor Automático de Velocidad Hidráulica
* Desarrollado específicamente para la medición de Velocidad de Ríos. * Basado en Microprocesador, RTC, Display, Batería e EEPROM. * Entrada de Pulso del Molinete. * Entrada de Pulsos del medidor de Profundidad. * Display 4x20 Líneas. * Métodos de recolección de datos estandarizados con Hidrólogos .
* Hasta 4048 registros con fecha, hora y Datos de la Medición. * Protocolo de comunicación MODBUS. * Transportable a barco con autonomía de 72 Horas encendido. * Memoria EEPROM extraíble permitiendo ser analizada en laboratorio. * Ingreso de datos como Sección, Vertical y Distancia Vertical. * Conector DB9 para el ingreso de señales. * Batería recargable desde red domiciliaria 220Vac.
Características Técnicas
* Muy bajo consumo de energía 35 mA con display. * Teclas para la navegación de menú Interactivo. * Teclas para el seteo del tipo de medición (Por Tiempo, Por Pulsos ). * Medio de Comunicación TTL . * Cualquier Datalogger IG puede bajar datos de esta memoria a PC . * Frecuencia de Pulsos Molinete 1KHz, contador Up/Dw +/-32767 cuentas. * 3 KFactors para la entrada de pulsos del molinete. * 1 KFactor para la entrada de profundidad. * Verificación y Lectura de los registros almacenados en la EEPROM por medio del Display. * Interpolación de los factores para calcular la Velocidad del Río dada por el molinete. Este equipamiento fue desarrollado a pedido del mercado Brasilero. Para mayor información, por favor baje el manual SMAVH_DL.pdf. También puede bajarse la aplicación que le permite generar archivos con los datos contenidos en la memoria EEPROM del Datalogger, por medio de SMAVH.zip
* Muy bajo consumo de energía 35 mA con display. * Teclas para la navegación de menú Interactivo. * Teclas para el seteo del tipo de medición (Por Tiempo, Por Pulsos ). * Medio de Comunicación TTL . * Cualquier Datalogger IG puede bajar datos de esta memoria a PC . * Frecuencia de Pulsos Molinete 1KHz, contador Up/Dw +/-32767 cuentas. * 3 KFactors para la entrada de pulsos del molinete. * 1 KFactor para la entrada de profundidad. * Verificación y Lectura de los registros almacenados en la EEPROM por medio del Display. * Interpolación de los factores para calcular la Velocidad del Río dada por el molinete. Este equipamiento fue desarrollado a pedido del mercado Brasilero. Para mayor información, por favor baje el manual SMAVH_DL.pdf.
También puede bajarse la aplicación que le permite generar archivos con los datos contenidos en la memoria EEPROM del Datalogger, por medio de SMAVH.zip
Software de Descarga de Ríos

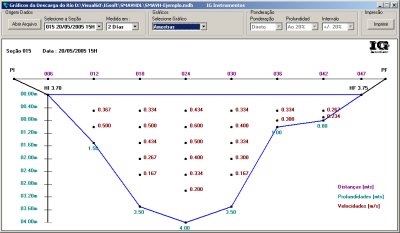

Esta aplicación está desarrollada en Visual Basic, para aportar el usuario final una pequeña herramienta de análisis de las mediciones realizada con la consola SMAVH. La base de datos generada, posee una tabla con todos los datos acumulados por le consola, los cuales son interpretados para generar una gráfico (simple y de facial interpretación) de los resultados de las mediciones en campo. El gráfico es totalmente escalable a las dimensiones del río, permitiendo así usar pantalla completa para la confección de la sección del río. Este sistema calcula las áreas de los sectores de la sección, considerando la diferencia de nivel del río al inicio de las mediciones y al final de la misma. Calcula las velocidades de cada uno de los sectores, las pondera de ser requerido, para lograr así el valor final de la Descarga Total del Río. Estos valores de descarga pueden ser guardados en otra base de datos para luego interpretar la curva de Descarga en función del Nivel del Río.
* Desarrollado específicamente para la medición de Descarga de Ríos. * Este sistema interpreta la Base de Datos creada por el sistema "SMAVHRead.exe". * Detecta automáticamente los Inicios y Finales de la Medición. * Interpreta mediciones de Sondeo o Muestras de Velocidad. * Gráfica en Colores cada uno de los Datos. * Calcula el área de la sección del Río. * Calcula la Velocidad de cada uno de los Sectores. * Pondera las Velocidades a requerimiento del Usuario. * Genera una nueva Base de Datos de Descarga en Función del Nivel. * Imprime en Hoja Completa cada uno de los gráfico. * Propone distancia de Fondo dependiendo de al máxima profundidad de la medición de velocidad. Este sistema fue desarrollado a pedido del mercado Brasilero. Para mayor información, por favor baje el Software SMAVH.zip.
