Medidor automático da velocidade hidráulica.
Este equipamento foi desenvolvido para ayudar a os técnicos o hidrologos a facer levantamento de infomação de velocidade de ríos. Este equipamento permite mostar a velocidade do molinete diretamente em m/s e armacenar a data, hora, setor, distança da vera do río, profundidade, e velocidade ma memoria EEPROM extraível. Logo, essas informações podem ser baixadas ao computador para sua perfeita interpretação.
Métodos do levantamento de dados estandardizados com a maioria dos hidrologos
* Baseado em microprocessador, RTC, Diplsay , Bateria e EEPROM. * Entrada do pulso do molinete. * Entrada de pulsos do medidor da profundidade. * Display de 4x20 Linhas. * Métodos do levantamento de dados estandardizados com a maioria dos hidrologos * Até 4048 registros com data, hora e dados da medida. * Protocolo de comunicação MODBUS. * Transportável ao barco com uma autonomia de 72 horas. * Memória EEPROM de Extraível permitindo ser analisada no laboratório. * A introdução de dados tipo seção, distança vertical número de vertical, etc.. * Conector DB9 para a entrada dos sinais. * Bateria de Recarregavel da rede 220Vac..
Características técnicas
* O consumo da energia 35 miliampères. * Chaves para a navegação do menu interativo. * Chaves para o seteo do tipo de medida (por Tempo, pulsos). * Meio comunicação TTL. * Todo Datalogger IG pode abaixar dados desta memória ao PC. * Freqüência do Molinete 1KHz , contador Up/Dw +-32767 pulsos. * 3 KFactors para a entrada dos pulsos do molinete. * 1 KFactor para a entrada da profundidade. * Verificação e leitura dos registros armazenados no EEPROM por meio do display. * Interpolación dos fatores para calcular a velocidade do rio dado pelomolinete.
Este equipamento foi desenvolvido à ordem do mercado Brasileiro. Para maior informação, por favor , abaixar o SMAVH_DL.pdf.
Também a aplicação que permite que gere arquivos com os dados contidos na memória EEPROM do Datalogger, por meio de SMAVH.zip.

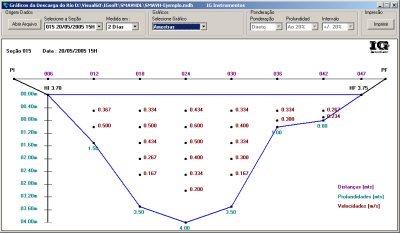

Software de Descarga de Ríos
* Feito especificamente para a medir as descargas dos rios. * Este sistema interpreta Base de Dados criado pelo sistema SMAVHRead.exe. * Detecta automaticamente os começos e o fim da medida. * Interpreta medidas de soar ou amostras da velocidade. * Gráficos coloridos, uma cor por dado. * Calcula a área da seção do rio. * Calcula a velocidade de cada setor. * Pesa as velocidades à exigência do usuário. * Gera uma base nova dos dados de descarregar baseados no nível. * Imprimir na folha completa cada do gráfico. * Propõe a distância do fundo dependendo do a profundidade dos máximos da medida da velocidade. Este sistema foi desenvolvido à ordem do mercado Brasileiro.
Para maior informação, por favor ,baixar o software SMAVH.zip.
